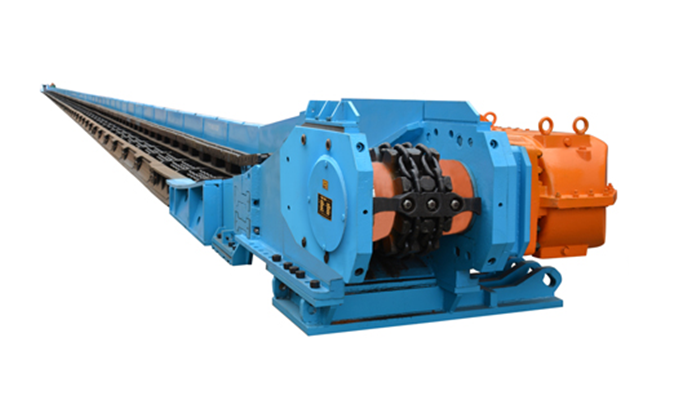

嵩阳煤机煤矿刮板输送机主要部分结构、性能说明

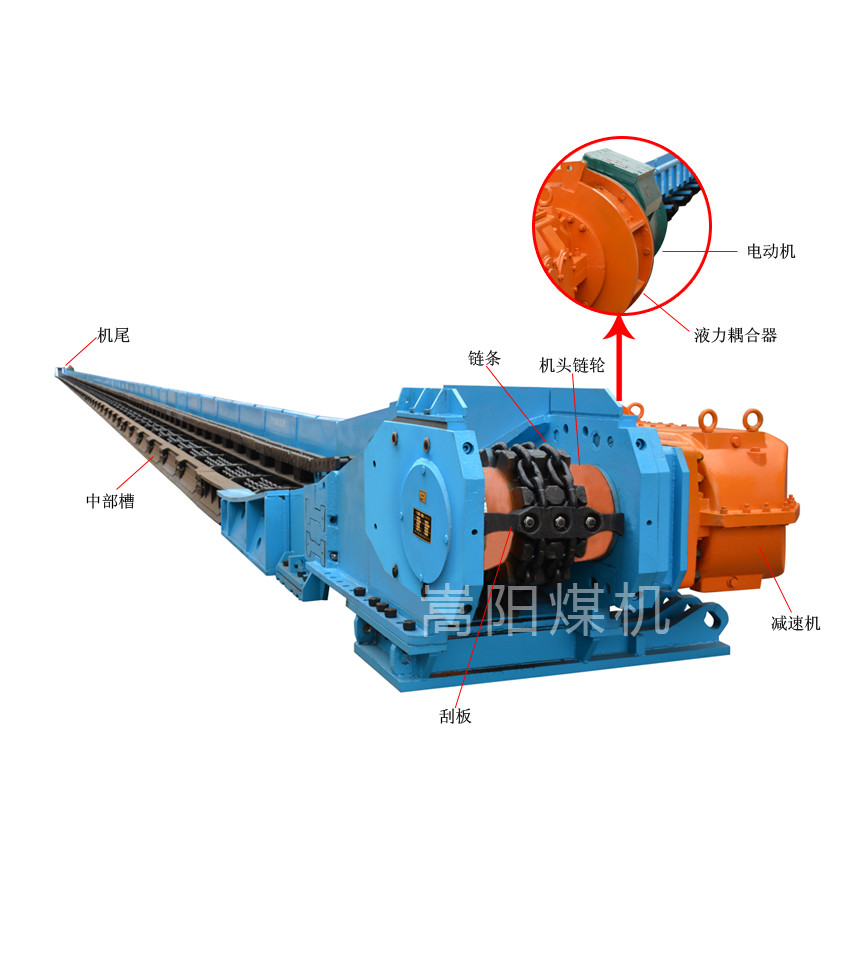

1、总体结构:本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

2、主要部件结构及工作原理

传动部:传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成,联结罩将电动机、减速器连成一个整体,动力通过减速器传递至链轮,链轮带动刮板构成封闭式无极传动链,从而起到运输煤炭的作用。

3、减速器:减速器为三级圆锥圆柱齿轮传动,传动功率40kw,传动比24.564。为保证轴承正常运转,应对轴承的轴向游隙进行适当调整:第一轴为 0.04--0.1;第二轴为0.08—0.15;第三轴为0.07—0.15;第四轴为0.2—0.4,圆弧伞齿轮的轴向位置也应适当调整,以保证合理的啮合侧隙和接触斑点,其啮合侧隙不小于0.17mm,接触斑点沿齿长和齿高方向不少于50%。第一轴轴向游隙可通过调整螺母进行调整,第二、三、四轴轴向游隙用调整垫进行调整。

4、链轮:链轮半滚筒组成一体,为刮板链传递动力。

5、机头架:机头架由侧板、底板等零件组焊而成,其侧面分别用以固定减速器和盲轴总成,尾端与过渡槽连接。

6、盲轴:盲轴由轴承座、盲轴等零件组成,其主要作用是支撑链轮。

7、紧链器:紧链器由偏心轮、外壳、闸带、制动轮等零件组成,通过闸带抱紧制动轮实现制动,并与紧链挂钩配合使用,起到张紧刮板链的作用。

8、过渡槽:过渡槽由槽帮钢和中板组焊而成,是机头架和中部槽的过渡连接装置。

9、中部槽:中部槽是刮板输送机的重要组成部分,由槽帮钢、中板、连接销组焊而成,中部槽与中部槽之间通过连接销实现纵向连接。

10、刮板链:刮板链由圆环链、刮板、连接环、螺栓组装而成,刮板材料为轧制型钢,带有斜面的一侧与中部槽中板接触,起到刮煤作用,连接环凸起部分起导向作用。

11、机尾:机尾由机尾架和机尾轴组装而成,是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部,可使整机铺设长度增到160m。

注:采用双驱动方式时只能共用一套电控装置,先将首尾传动部调至转向一致后方可开机,否则,将造成拉断刮板链或损坏传动部等事故发生。

12、左右挡板:刮板输送机出厂时一般不配置左右挡板,若用户需要可特殊定货。
